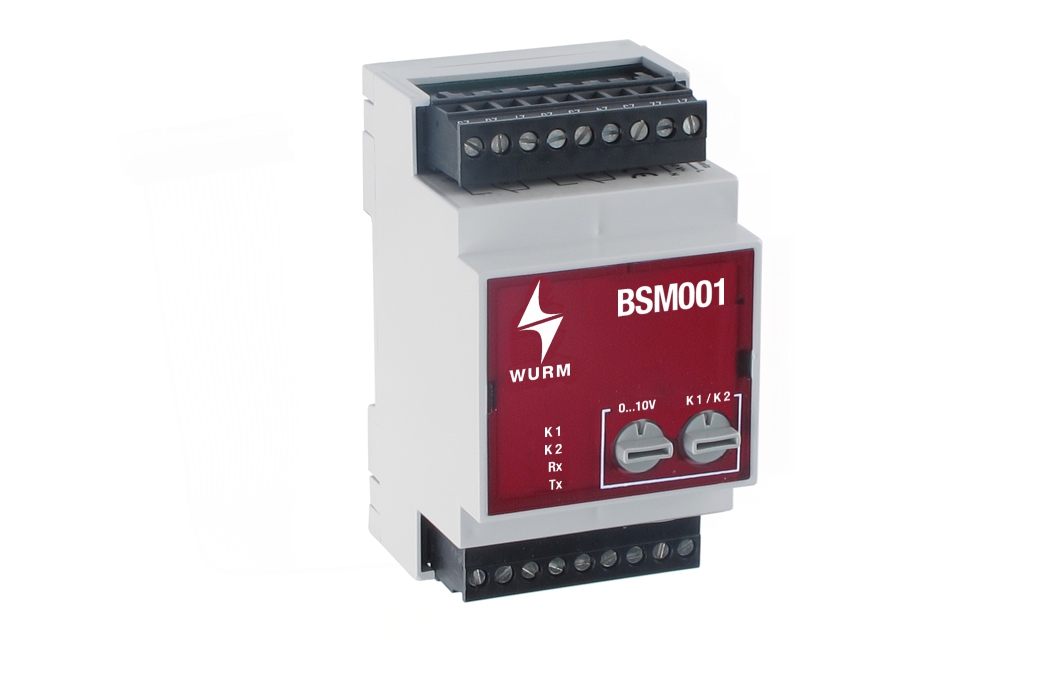

Zubehör / Module / BSM001
Dezentrales Schaltmodul für C-BUS

  • Schaltsignale vom Wurm-CAN-Kommunikationsbus (C-BUS) über Drehschalter wählbar

  • Keine Adressierung erforderlich

  • Anschluss mehrerer Module am C-BUS parallel möglich

  • 2 digitale Schaltkanäle und 1 analoger Spannungsausgang

  • Unterstützung höherer Baudraten auf dem C-BUS über DIP-Schalter einstellbar

  • Ansteuerung über C-BUS-Signale von MULTICENTER, TRH-XP und DOM-XP

  • Verbindung zum Wurm-System über C-BUS und FRIGODATA XP

  • Parallelbetrieb von 3 x ECA970 möglich am analogen Spannungsausgang, z. B. für Handlaufheizung

 DateinameKategorieSpracheVersionLetzte AktualisierungGröße

Sprache: DE

 BSM001_V1.4.0_PI_2025-05_DE.pdfProduktinformationDE1.4.014.05.20251,19 MB
 BSM001_V1.4.0_DB_2024-01_DE.pdfDatenblattDE1.4.024.01.2024826,26 KB

Sprache: EN

 BSM001_V1.4.0_PI_2025-05_EN.pdfProduktinformationEN1.4.014.05.2025792,1 KB
 BSM001_V1.4.0_DB_2024-01_EN.pdfDatenblattEN1.4.024.01.20241,28 MB

Sprache: FR

 BSM001_V1.4.0_DB_2024-01_FR.pdfDatenblattFR1.4.024.01.2024827,89 KB

Sprache: IT

 BSM001_V1.4.0_DB_2024-01_IT.pdfDatenblattIT1.4.024.01.2024804,84 KB

Sprache: NL

 BSM001_V1.4.0_DB_2024-01_NL.pdfDatenblattNL1.4.024.01.2024787,86 KB
NameBeschreibung
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
BSM001_V1.3_DB_2022-01_DE.pdfDatenblattDE1.317.01.20221,62 MB
BSM001_V1.3_DB_2022-01_EN.pdfDatenblattEN1.317.01.20221,62 MB
BSM001_V1.3_DB_2022-01_FR.pdfDatenblattFR1.317.01.2022718,14 KB
BSM001_V1.3_DB_2022-01_IT.pdfDatenblattIT1.317.01.2022707,96 KB
BSM001_V1.3_DB_2022-01_NL.pdfDatenblattNL1.317.01.20221,61 MB
NameBeschreibung
MULTICENTER V2Zentrales Anzeige- und Warntableau mit Aufputzrahmen ZMAR
DOM-XP 4-Kanal-Wochenschaltuhr und Fernwirkeinheit
TRH-XPBusfähiger Taupunktregler mit integriertem Temperaturfühler und Feuchtesensor
