FRIGOLINK / Lieferprogramm / Verbunde / HVI-G4-M
Hauptmodul für Industrie-Verbundanlagen mit Modbus-Anschluss

  • Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus Expertendatenbank

  • Anschluss von 12 Verbund-Feldmodulen

  • Regelung von 16 Verdichtern (abhängig von Verdichtertyp, Feldmodultyp und Betriebsart)

  • Verdichterregelung nach COP

  • Unterscheidung von nicht verwendeten und defekten Fühlern

  • Regelkreise:

    • Saugdruckregelung oder Kälteträgerregelung

    • Verflüssigerregelung

    • Steuerung für die Kälteträgerpumpen

    • Regelung elektronischer Expansionsventile

    • Freikühler

    • Überwachung einer Einzelanlage

  • Regelverfahren:

    • Standard-Stufenschaltwerk mit Grundlastwechsel

    • Master-Slave für Verringerung von Schaltspielen in Industrieanlagen

    • Verdichterregelung mit Frequenzumformer

    • Standard mit variablen Verzögerungszeiten

    • Frigotakt+ und Frigotakt-G4

  • Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)

  • Integrierte Relaisausgänge

  • Mehrsprachige Menüführung (DE/EN/FR/NL)

  • Innovatives G4-Bedienkonzept mit Direktnavigation über Quicklink

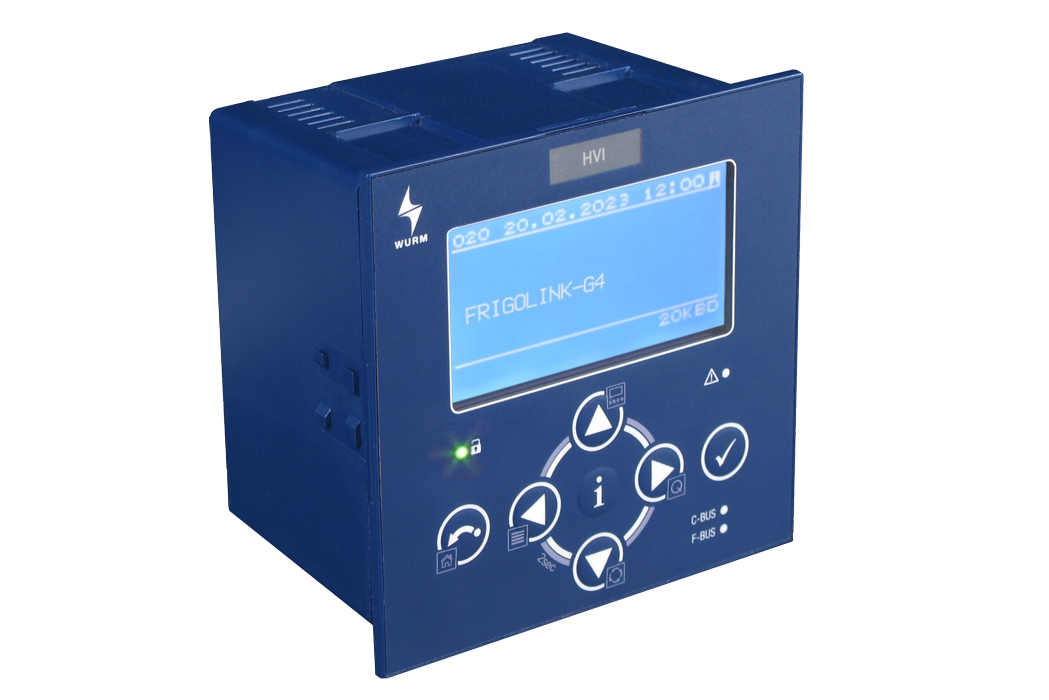

  • Grafik-Display mit Hintergrundbeleuchtung, Klartext, 6 Bedientasten und 1 Info-Taste

  • Kontextsensitive Hilfe mit Verlinkung zur Wurm-App paperless info

  • Austauschkompatibel zu FRIGOLINK-G3

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP

  • Hohe Sicherheit durch galvanisch getrennte Wurm-CAN-Busse

 DateinameKategorieSpracheVersionLetzte AktualisierungGröße

Sprache: DE

 HVI-G4-M_V9.2.0_PI_2024-02_DE.pdfProduktinformationDE9.2.007.02.20241,41 MB
 HVI-G4-M_V9.2.0_DB_2024-01_DE.pdfDatenblattDE9.2.029.01.2024818,6 KB

Sprache: EN

 HVI-G4-M_V9.2.0_PI_2024-02_EN.pdfProduktinformationEN9.2.009.02.20241,41 MB
 HVI-G4-M_V9.2.0_DB_2024-01_EN.pdfDatenblattEN9.2.029.01.20241,24 MB

Sprache: FR

 HVI-G4-M_V9.2.0_DB_2024-01_FR.pdfDatenblattFR9.2.029.01.2024844,85 KB

Sprache: IT

 HVI-G4-M_V9.2.0_DB_2024-01_IT.pdfDatenblattIT9.2.029.01.2024830,45 KB

Sprache: NL

 HVI-G4-M_V9.2.0_DB_2024-01_NL.pdfDatenblattNL9.2.029.01.2024863,64 KB
NameBeschreibung
HVI-G4Hauptmodul für Industrie-Verbundanlagen
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVI-G4-M_V8.0.0_PI_2017-05_DE.pdfProduktinformationDE8.0.006.06.2017433,92 KB
HVI-G4-M_V8.0.0_PI_2017-05_EN.pdfProduktinformationEN8.0.006.06.2017430,98 KB
HVI-G4-M_V9.0.5_DB_2022-01_FR.pdfDatenblattFR9.0.518.01.2022642,34 KB
HVI-G4-M_V9.0.0_DB_2020-01_FR.pdfDatenblattFR9.0.007.04.2020177,18 KB
HVI-G4-M_V9.0.5_DB_2022-01_IT.pdfDatenblattIT9.0.518.01.2022614,2 KB
HVI-G4-M_V9.0.0_DB_2020-01_IT.pdfDatenblattIT9.0.007.04.202080,44 KB
HVI-G4-M_V9.0.5_DB_2022-01_NL.pdfDatenblattNL9.0.518.01.20221,49 MB
HVI-G4-M_V9.0.0_DB_2020-01_NL.pdfDatenblattNL9.0.007.04.2020182,97 KB
