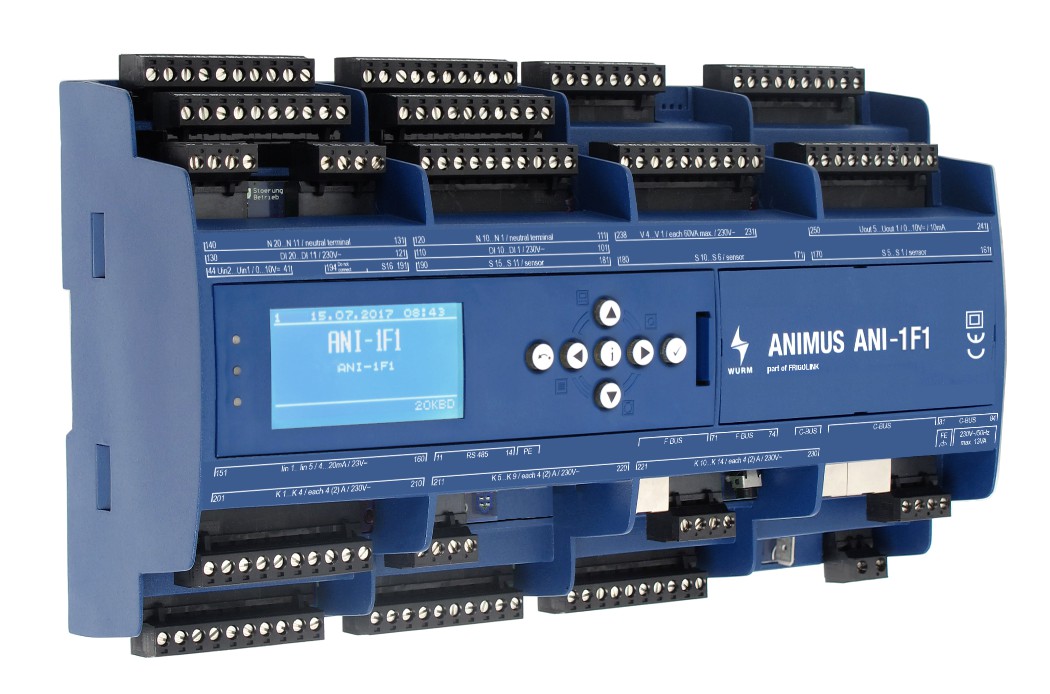

FRIGOLINK / Lieferprogramm / Sonder / ANI-1F1
Modul zur Prozessregelung von CO₂-Kälteanlagen mit Verbund- und Gaskühlerregelung

  • Standard-Verbundregler mit 2 oder 3 Verdichtern, geregelt nach Verdampfungstemperatur

    • Verdichter 1 stetig (FU oder CRII mit IQ Modul), Verdichter 2 und 3 direkt oder stufig (LR 50/100%) angesteuert

    • Frigotakt+ und Frigotakt-G4

    • Grundlastwechsel

    • Überwachung der Sauggastemperatur und Heißgastemperatur

    • Pendelschutzfunktion

    • Sperrzeit nach Verdichterstörung

    • 3-stufiger Lastabwurf inklusive Fastreturn

    • Betriebsstundenzähler und Taktzähler für jeden Verdichter

    • Proaktive Ölrückführung

  • TK-Regelung als TK-Einzelmaschine oder als TK-Verbundregler mit 1 oder 2 Verdichtern

    • Verdichter 1 stetig (FU)

    • Überwachung der Sauggastemperatur

    • Pendelschutzfunktion

    • Sperrzeit nach Verdichterstörung

    • Betriebsstundenzähler und Taktzähler für jeden Verdichter

    • 3-stufiger Lastabwurf inklusive Fastreturn nur bei TK-Verbund

  • Regelung von Hochdruck und Mitteldruck

  • Regelung der Gaskühlerlüfter auch über Modbus

  • Gaskühlerüberwachung

  • Zusätzliche Regelkreise für:

    • Enthitzer TK

    • Flüssigkeitsnacheinspritzung

    • Kältemittelüberwachung

    • 4-stufige Wärmerückgewinnung

    • Schaltschranküberwachung

  • Integrierte Relaisausgänge

  • CAN-Bus-Anschluss über Patchkabel und Schraubklemmen

  • Befestigung über Hutschiene

  • Sperrmöglichkeit gegen Parameterverstellung (SAC - Security Access Control)

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP

 DateinameKategorieSpracheVersionLetzte AktualisierungGröße

Sprache: DE

 ANI-1F1_V2.9.0_PI_2024-10_DE.pdfProduktinformationDE2.9.014.10.20241,46 MB
 ANI-1F1_V2.7.0_AU_2023-07_DE.pdfAPI-UpdateDE2.7.003.08.2023581,8 KB
 ANI-1F1-A_V2.7.0_PI_2023-07_DE.pdfProduktinformationDE2.7.013.07.20231,63 MB

Sprache: EN

 ANI-1F1_V2.9.0_PI_2024-10_EN.pdfProduktinformationEN2.9.016.10.20241,46 MB
 ANI-1F1_V2.7.0_AU_2023-07_EN.pdfAPI-UpdateEN2.7.003.08.2023652,51 KB
 ANI-1F1-A_V2.7.0_PI_2023-07_EN.pdfProduktinformationEN2.7.013.07.20231,63 MB

Sprache: ES

 ANI-1F1_V2.9.0_PI_2024-10_ES.pdfProduktinformationES2.9.018.10.20241,41 MB

Sprache: FR

 ANI-1F1_V2.7.4_DB_2024-01_FR.pdfDatenblattFR2.7.423.01.20241,39 MB

Sprache: IT

 ANI-1F1_V2.9.0_PI_2024-10_IT.pdfProduktinformationIT2.9.018.10.20241,44 MB
 ANI-1F1_V2.5.0_DB_2022-01_IT.pdfDatenblattIT2.5.017.01.2022982,27 KB

Sprache: NL

 ANI-1F1_V2.9.0_PI_2024-10_NL.pdfProduktinformationNL2.9.018.10.20241,45 MB

Sprache: PL

 ANI-1F1_V2.1.4_PI_2018-06_PL.pdfProduktinformationPL2.1.410.12.2018872,83 KB

Sprache: RU

 ANI-1F1_V2.5.0_PI_2021-04B_RU.pdfProduktinformationRU2.5.021.10.20211,11 MB
NameBeschreibung
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
ANI-1F1_V2.7.4_PI_2023-10_DE.pdfProduktinformationDE2.7.421.11.20231,22 MB
ANI-1F1_V2.7.0_PI_2023-07_DE.pdfProduktinformationDE2.7.013.07.20231,22 MB
ANI-1F1_V2.5.8_PI_2022-06_DE.pdfProduktinformationDE2.5.827.06.20221,21 MB
ANI-1F1_V2.5.1_PI_2021-11_DE.pdfProduktinformationDE2.5.124.11.20211,47 MB
ANI-1F1_V2.5.0_PI_2021-04B_DE.pdfProduktinformationDE2.5.027.04.20211,01 MB
ANI-1F1_V2.5.0_PI_2021-04_DE.pdfProduktinformationDE2.5.020.04.20211,01 MB
ANI-1F1_V2.3.1_PI_2020-04_DE.pdfProduktinformationDE2.3.122.04.20201,29 MB
ANI-1F1_V2.2.0_PI_2019-03_DE.pdfProduktinformationDE2.2.014.03.20191,01 MB
ANI-1F1_V2.1.4_PI_2018-06_DE.pdfProduktinformationDE2.1.419.06.2018711,09 KB
ANI-1F1_V2.1.0_PI_2017-02_DE.pdfProduktinformationDE2.1.015.02.2017798,5 KB
ANI-1F1_V2.0.0_PI_2016-04_DE.pdfProduktinformationDE2.0.008.04.2016779,12 KB
ANI-1F1_V1.0.0_PI_2015-05_DE.pdfProduktinformationDE1.0.022.05.2015880,11 KB
ANI-1F1_V2.5.8_AU_2022-06_DE.pdfAPI-UpdateDE2.5.821.12.20221,93 MB
ANI-1F1_V2.0.0_AU_2016-03_DE.pdfAPI-UpdateDE2.0.021.03.2016826,05 KB
ANI-1F1-A_V2.5.8_PI_2022-06_DE.pdfProduktinformationDE2.5.829.06.20221,63 MB
ANI-1F1-A_V2.5.1_PI_2022-01_DE.pdfProduktinformationDE2.5.113.01.20221,62 MB
ANI-1F1-A_V1.0.0_PI_2021-08_DE.pdfProduktinformationDE1.0.024.08.20211,34 MB
ANI-1F1_V2.7.4_PI_2023-10_EN.pdfProduktinformationEN2.7.421.11.20231,21 MB
ANI-1F1_V2.7.0_PI_2023-07_EN.pdfProduktinformationEN2.7.013.07.20231,23 MB
ANI-1F1_V2.5.8_PI_2022-06_EN.pdfProduktinformationEN2.5.828.06.20221,25 MB
ANI-1F1_V2.5.1_PI_2021-11_EN.pdfProduktinformationEN2.5.125.11.20211,47 MB
ANI-1F1_V2.5.0_PI_2021-04B_EN.pdfProduktinformationEN2.5.027.04.20211,01 MB
ANI-1F1_V2.5.0_PI_2021-04_EN.pdfProduktinformationEN2.5.020.04.20211,01 MB
ANI-1F1_V2.3.1_PI_2020-04_EN.pdfProduktinformationEN2.3.122.04.20201,29 MB
ANI-1F1_V2.2.0_PI_2019-03_EN.pdfProduktinformationEN2.2.008.04.20191 MB
ANI-1F1_V2.1.4_PI_2018-06_EN.pdfProduktinformationEN2.1.420.06.2018710,56 KB
ANI-1F1_V2.5.8_AU_2022-06_EN.pdfAPI-UpdateEN2.5.821.12.20222,4 MB
ANI-1F1_V2.0.0_AU_2016-03_EN.pdfAPI-UpdateEN2.0.021.03.2016821,21 KB
ANI-1F1-A_V2.5.8_PI_2022-06_EN.pdfProduktinformationEN2.5.829.06.20221,63 MB
ANI-1F1-A_V2.5.1_PI_2022-01_EN.pdfProduktinformationEN2.5.113.01.20221,62 MB
ANI-1F1-A_V1.0.0_PI_2021-08_EN.pdfProduktinformationEN1.0.010.08.20211,31 MB
ANI-1F1_V2.7.4_PI_2023-10_ES.pdfProduktinformationES2.7.421.11.20231,37 MB
ANI-1F1_V2.7.0_PI_2023-07_ES.pdfProduktinformationES2.7.014.07.20231,22 MB
ANI-1F1_V2.5.8_PI_2022-06_ES.pdfProduktinformationES2.5.802.11.20221,22 MB
ANI-1F1_V2.5.0_DB_2022-01_FR.pdfDatenblattFR2.5.017.01.20221013,03 KB
ANI-1F1_V2.3.0_DB_2020-01_FR.pdfDatenblattFR2.3.031.03.2020595,67 KB
ANI-1F1_V2.7.4_PI_2023-10_IT.pdfProduktinformationIT2.7.421.11.20231,22 MB
ANI-1F1_V2.7.0_PI_2023-07_IT.pdfProduktinformationIT2.7.014.07.2023829,92 KB
ANI-1F1_V2.5.8_PI_2022-06_IT.pdfProduktinformationIT2.5.802.11.2022822,64 KB
ANI-1F1_V2.3.0_DB_2020-01_IT.pdfDatenblattIT2.3.030.03.2020608,86 KB
ANI-1F1_V2.7.4_PI_2023-10_NL.pdfProduktinformationNL2.7.421.11.20231,22 MB
ANI-1F1_V2.7.0_PI_2023-07_NL.pdfProduktinformationNL2.7.014.07.2023829,65 KB
ANI-1F1_V2.5.8_PI_2022-06_NL.pdfProduktinformationNL2.5.827.06.20221,21 MB
ANI-1F1_V2.2.0_PI_2019-03_NL.pdfProduktinformationNL2.2.012.04.2019785,66 KB
NameBeschreibung
ANI-CBedienteil zur FRIGOLINK ANIMUS-Plattform
