FRIGOLINK / Lieferprogramm / Verbunde / HVV-G4-M

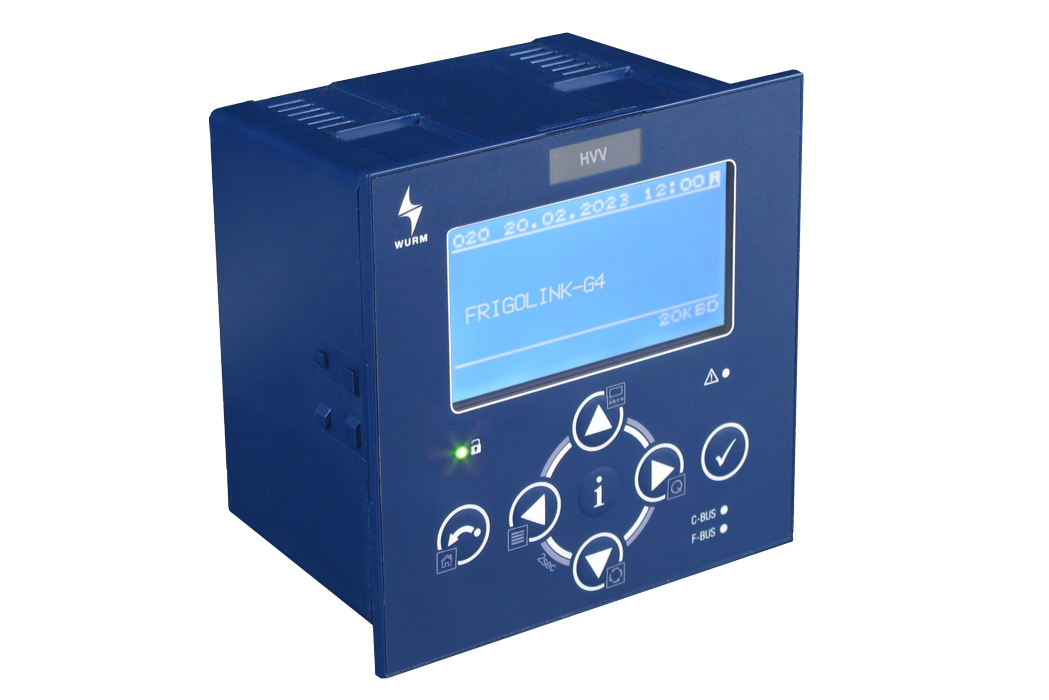

Hauptmodul für Verbundanlagen mit Modbus-Anschluss

  • Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus Expertendatenbank

  • Anschluss von 8 Verbund-Feldmodulen

  • Regelung von 16 Verdichtern (abhängig von Verdichtertyp, Feldmodultyp und Betriebsart)

  • Verdichterregelung nach COP

  • Unterscheidung von nicht verwendeten und defekten Fühlern

  • Regelkreise je Verbund:

    • Saugdruckregelung

    • Verflüssigerregelung

    • Regelung elektronischer Expansionsventile

  • Regelverfahren:

    • Standard-Stufenschaltwerk mit Grundlastwechsel

    • Verdichterregelung mit Frequenzumformer

    • Frigotakt+ und Frigotakt-G4

  • Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)

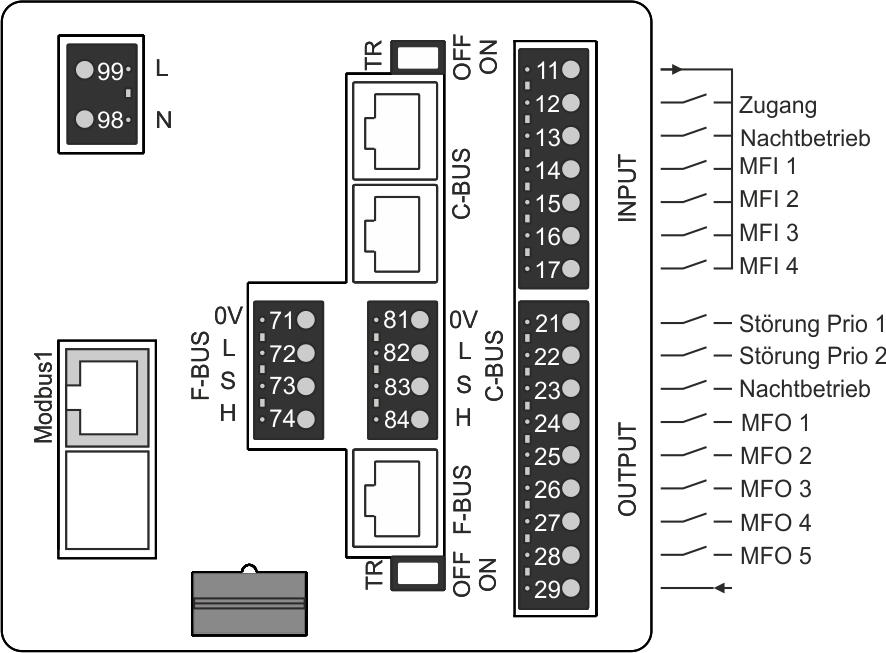

  • Integrierte Relaisausgänge

  • Mehrsprachige Menüführung (DE/EN/FR/NL)

  • Innovatives G4-Bedienkonzept mit Direktnavigation über Quicklink

  • Grafik-Display mit Hintergrundbeleuchtung, Klartext, 6 Bedientasten und 1 Info-Taste

  • Kontextsensitive Hilfe mit Verlinkung zur Wurm-App paperless info

  • Austauschkompatibel zu FRIGOLINK-G3

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP

  • Hohe Sicherheit durch galvanisch getrennte Wurm-CAN-Busse

 DateinameKategorieSpracheVersionLetzte AktualisierungGröße

Sprache: DE

 HVV-G4-M_V9.2.0_PI_2024-02_DE.pdfProduktinformationDE9.2.009.02.20241,53 MB
 HVV-G4-M_V9.2.0_DB_2024-01_DE.pdfDatenblattDE9.2.029.01.2024818,6 KB

Sprache: EN

 HVV-G4-M_V9.2.0_PI_2024-02_EN.pdfProduktinformationEN9.2.009.02.20241,41 MB
 HVV-G4-M_V9.2.0_DB_2024-01_EN.pdfDatenblattEN9.2.029.01.20241,24 MB

Sprache: FR

 HVV-G4-M_V9.2.0_DB_2024-01_FR.pdfDatenblattFR9.2.029.01.2024844,85 KB

Sprache: IT

 HVV-G4-M_V9.2.0_DB_2024-01_IT.pdfDatenblattIT9.2.029.01.2024830,45 KB

Sprache: NL

 HVV-G4-M_V9.2.0_DB_2024-01_NL.pdfDatenblattNL9.2.029.01.2024863,64 KB
NameBeschreibung
HVV-G4Hauptmodul für 2 Verbundanlagen
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVV-G4-M_V8.0.0_PI_2017-05_DE.pdfProduktinformationDE8.0.006.06.2017434,29 KB
HVV-G4-M_V8.0.0_PI_2017-05_EN.pdfProduktinformationEN8.0.006.06.2017429,2 KB
HVV-G4-M_V9.0.5_DB_2022-01_FR.pdfDatenblattFR9.0.518.01.2022642,34 KB
HVV-G4-M_V9.0.0_DB_2020-01_FR.pdfDatenblattFR9.0.007.04.2020174,7 KB
HVV-G4-M_V9.0.5_DB_2022-01_IT.pdfDatenblattIT9.0.518.01.2022614,2 KB
HVV-G4-M_V9.0.0_DB_2020-01_IT.pdfDatenblattIT9.0.007.04.202080,44 KB
HVV-G4-M_V9.0.5_DB_2022-01_NL.pdfDatenblattNL9.0.518.01.20221,49 MB
HVV-G4-M_V9.0.0_DB_2020-01_NL.pdfDatenblattNL9.0.007.04.2020182,97 KB
NameBeschreibung
