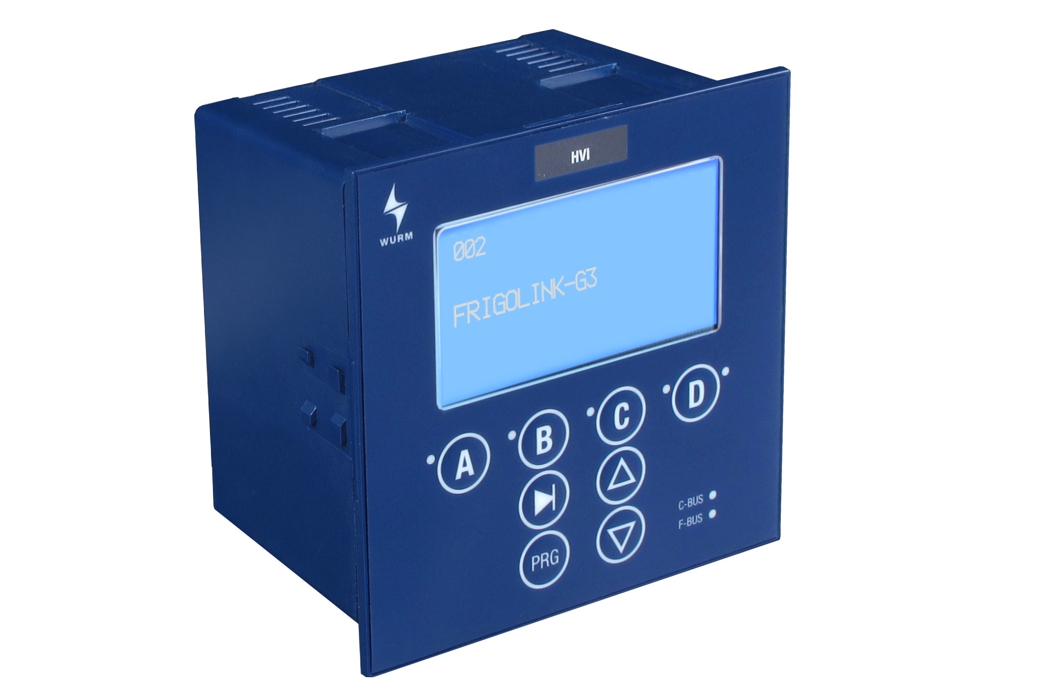

FRIGOLINK / Programme de production / Centrales frigorifiques / HVI-G3
Module principal pour centrales frigorifiques industrielles

  • Mise en service simple par paramétrage des installations avec pré-réglages à partir de la base de données expert

  • Raccordement de 12 modules de terrain pour centrales frigorifiques

  • Régulation de 16 compresseurs (en fonction du type de compresseur, du type de module de terrain et du mode de fonctionnement)

  • Régulation des compresseurs selon les critères du COP

  • Distinction entre les sondes inutilisées et défectueuses

  • Circuits de régulation :

    • Régulation de pression d'aspiration ou de liquide réfrigérant

    • Régulation du condensateur

    • Commande pour les pompes LR

    • Régulation des vannes d'expansion électroniques

    • Batterie froid de récupération

    • Surveillance d'une centrale simple

  • Méthode de régulation :

    • Poste de coupure par étage standard avec charge de base alternante

    • Système Master-Slave pour diminuer le nombre de cycles dans les installations industrielles

    • Régulation des compresseurs avec convertisseur de fréquence

    • Standard avec délais de temporisation variables

    • Frigotakt+

  • Sorties relais intégrées

  • Raccordement de bus CAN via câble patch et bornes Push-In

  • Commande de menu en plusieurs langues (DE/EN/FR/NL)

  • Connexion au système Wurm par bus de communication CAN Wurm (C-BUS) et FRIGODATA XP

  • Sécurité élevée grâce à un bus de terrain CAN Wurm (F-BUS) à isolation galvanique pour le raccordement des modules de terrain

DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVI-G3_V8.0.1_PI_2017-05_FR.pdfProduktinformationFR8.0.121.06.2017490,52 KB
HVI-G3_V8.0.1_PI_2018-01_DE.pdfProduktinformationDE8.0.119.03.20181,27 MB
HVI-G3_V8.0.1_PI_2018-01_EN.pdfProduktinformationEN8.0.119.03.2018368,59 KB
HVI-G3_V8.0.1_PI_2017-05_IT.pdfProduktinformationIT8.0.121.06.2017506,37 KB
HVI-G3_V8.0.1_PI_2017-05_NL.pdfProduktinformationNL8.0.121.06.2017502,8 KB
HVI-G3_V7.9.0_PI_2016-01_RU.pdfProduktinformationRU7.9.014.01.2016883,32 KB
NameBeschreibung
HVI-G4Module principal pour centrales frigorifiques industrielles
HVI001BModule principal pour centrales frigorifiques industrielles
HVI-G3-MModule principal pour centrales frigorifiques industrielles avec raccordement Modbus
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVI-G3_V7.9.0_PI_2017-01_FR.pdfProduktinformationFR7.9.023.02.20171,72 MB
HVI-G3_V7.7.0_PI_2015-01_FR.pdfProduktinformationFR7.7.002.02.2015646,81 KB
HVI-G3_V7.10_PI_2012-04_FR.pdfProduktinformationFR7.1025.04.2012990,68 KB
HVI-G3_V7.9.0_PI_2017-04_DE.pdfProduktinformationDE7.9.012.05.2017395,73 KB
HVI-G3_V7.7.0_PI_2015-01_DE.pdfProduktinformationDE7.7.002.02.20151,22 MB
HVI-G3_V7.10_PI_2012-04_DE.pdfProduktinformationDE7.1025.04.2012994,31 KB
HVI-G3_V7.9.0_PI_2017-01_EN .pdfProduktinformationEN7.9.023.02.20171,85 MB
HVI-G3_V7.7.0_PI_2015-01_EN.pdfProduktinformationEN7.7.002.02.20151,2 MB
HVI-G3_V7.10_PI_2012-04_EN.pdfProduktinformationEN7.1025.04.2012981,87 KB
HVI-G3_V7.9.0_PI_2017-01_IT.pdfProduktinformationIT7.9.023.02.20171,81 MB
HVI-G3_V7.7.0_PI_2015-01_IT.pdfProduktinformationIT7.7.002.02.20151,23 MB
HVI-G3_V7.10_PI_2012-04_IT.pdfProduktinformationIT7.1025.04.2012966,82 KB
HVI-G3_V7.9.0_PI_2017-01_NL.pdfProduktinformationNL7.9.001.03.20171,81 MB
HVI-G3_V7.7.0_PI_2015-01_NL.pdfProduktinformationNL7.7.002.02.20151,23 MB
HVI-G3_V7.10_PI_2012-04_NL.pdfProduktinformationNL7.1025.04.20121013,19 KB
HVI-G3_V7.7.0_PI_2015-01_RU.pdfProduktinformationRU7.7.018.09.20151,85 MB
NameBeschreibung
MGR131, MGR141, MGR231, MGR241Cadre de montage pour modules principaux, cartes commutateur, adaptateurs et plaques borgnes
ZEMDispositif de fixation pour montage sans cadre de modules principaux G3 et G4
ZCB-CCâble pré-confectionné
ASV001Module de commande pour compresseur à vis
ASV101Module de commande pour compresseur à piston
ZCB-ADPAdaptateur bus CAN
