FRIGOLINK / Lieferprogramm / Verbunde / HVB-G4

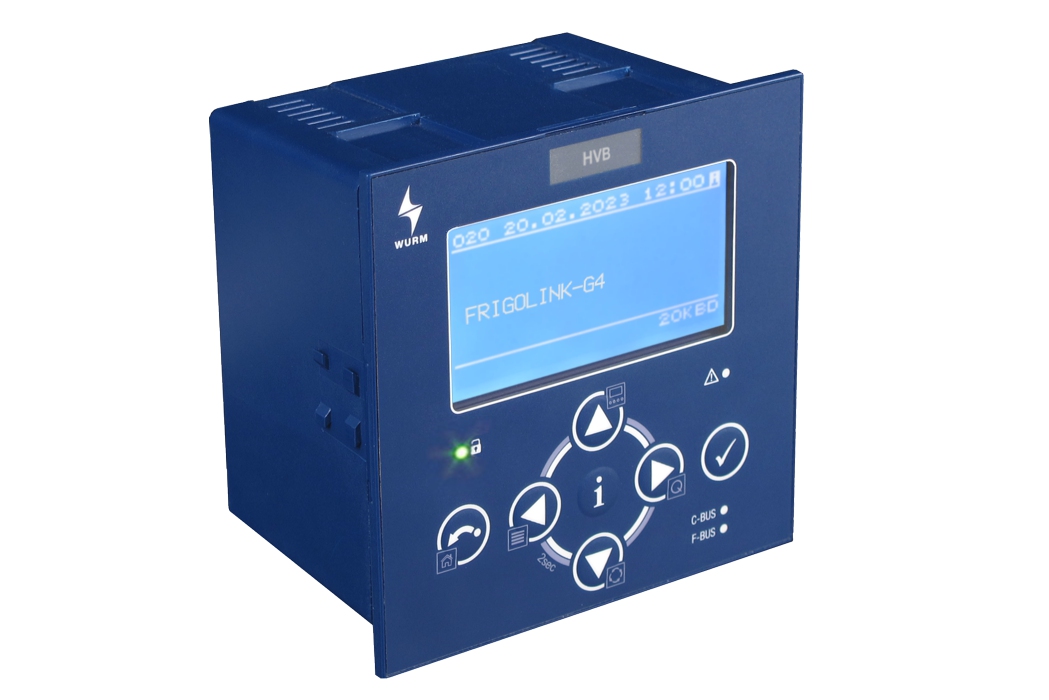

Hauptmodul für Verbundanlagen

  • Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus Expertendatenbank

  • Anschluss von 8 Verbund-Feldmodulen

  • Regelung von 16 Verdichtern (abhängig von Verdichtertyp, Feldmodul und Betriebsart)

  • Verdichterregelung nach COP

  • Unterscheidung von nicht verwendeten und defekten Fühlern

  • Regelkreise:

    • Saugdruckregelung oder Kälteträgerregelung

    • Verflüssigerregelung

    • Steuerung für die Kälteträgerpumpen

    • Regelung elektronischer Expansionsventile

    • Überwachung einer Einzelanlage

  • Regelverfahren:

    • Standard-Stufenschaltwerk mit Grundlastwechsel

    • Verdichterregelung mit Frequenzumformer

    • Frigotakt+ und Frigotakt-G4

  • Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)

  • Integrierte Relaisausgänge

  • Mehrsprachige Menüführung (DE/EN/FR/NL)

  • Innovatives G4-Bedienkonzept mit Direktnavigation über Quicklink

  • Grafik-Display mit Hintergrundbeleuchtung, Klartext, 6 Bedientasten und 1 Info-Taste

  • Kontextsensitive Hilfe mit Verlinkung zur Wurm-App paperless info

  • Austauschkompatibel zu FRIGOLINK-G3

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP

  • Hohe Sicherheit durch galvanisch getrennte Wurm-CAN-Busse

 DateinameKategorieSpracheVersionLetzte AktualisierungGröße

Sprache: DE

 HVB-G4_V9.2.7_PI_2024-11_DE.pdfProduktinformationDE9.2.713.11.20241,86 MB

Sprache: EN

 HVB-G4_V9.2.7_PI_2024-11_EN.pdfProduktinformationEN9.2.713.11.20241,44 MB

Sprache: ES

 HVB-G4_V9.2.7_PI_2024-11_ES.pdfProduktinformationES9.2.715.11.20241,44 MB

Sprache: FR

 HVB-G4_V9.2.7_PI_2024-11_FR.pdfProduktinformationFR9.2.718.11.20241,86 MB

Sprache: IT

 HVB-G4_V9.2.7_PI_2024-11_IT.pdfProduktinformationIT9.2.718.11.20241,44 MB

Sprache: NL

 HVB-G4_V9.2.7_PI_2024-11_NL.pdfProduktinformationNL9.2.718.11.20241,44 MB
NameBeschreibung
HVB-G3Hauptmodul für Verbundanlagen
HVB-G4-MHauptmodul für Verbundanlagen mit Modbus-Anschluss
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVB-G4_V9.2.0_PI_2024-01_DE.pdfProduktinformationDE9.2.008.02.20241,82 MB
HVB-G4_V9.2.0_PI_2023-02_DE.pdfProduktinformationDE9.2.002.03.20231,99 MB
HVB-G4_V9.0.5_PI_2022-06_DE.pdfProduktinformationDE9.0.505.10.20221,19 MB
HVB-G4_V9.0.0_PI_2018-01_DE.pdfProduktinformationDE9.0.008.03.20181,09 MB
HVB-G4_V8.0.0_PI_2017-05_DE.pdfProduktinformationDE8.0.006.06.2017425,96 KB
HVB-G4_V9.2.0_PI_2024-01_EN.pdfProduktinformationEN9.2.008.02.20241,41 MB
HVB-G4_V9.2.0_PI_2023-02_EN.pdfProduktinformationEN9.2.002.03.20231,57 MB
HVB-G4_V9.0.5_PI_2022-06_EN.pdfProduktinformationEN9.0.504.10.2022795,57 KB
HVB-G4_V9.0.0_PI_2018-01_EN.pdfProduktinformationEN9.0.008.03.2018348,52 KB
HVB-G4_V8.0.0_PI_2017-05_EN.pdfProduktinformationEN8.0.006.06.2017427,77 KB
HVB-G4_V9.2.0_PI_2024-02_ES.pdfProduktinformationES9.2.009.02.20241,41 MB
HVB-G4_V9.0.5_PI_2022-06_ES.pdfProduktinformationES9.0.505.10.2022797,09 KB
HVB-G4_V9.2.0_PI_2024-02_FR.pdfProduktinformationFR9.2.009.02.20241,41 MB
HVB-G4_V9.2.0_PI_2023-02_FR.pdfProduktinformationFR9.2.002.03.20231,58 MB
HVB-G4_V9.0.5_PI_2022-06_FR.pdfProduktinformationFR9.0.505.10.2022799,97 KB
HVB-G4_V8.0.0_PI_2017-05_FR.pdfProduktinformationFR8.0.021.06.2017477,1 KB
HVB-G4_V9.2.0_PI_2024-02_IT.pdfProduktinformationIT9.2.009.02.20241,41 MB
HVB-G4_V9.0.5_PI_2022-06_IT.pdfProduktinformationIT9.0.505.10.20221,19 MB
HVB-G4_V8.0.0_PI_2017-05_IT.pdfProduktinformationIT8.0.021.06.2017427,48 KB
HVB-G4_V9.2.0_PI_2024-02_NL.pdfProduktinformationNL9.2.013.02.20241,41 MB
HVB-G4_V9.2.0_PI_2023-02_NL.pdfProduktinformationNL9.2.002.03.20231,58 MB
HVB-G4_V9.0.5_PI_2022-06_NL.pdfProduktinformationNL9.0.505.10.2022797,77 KB
HVB-G4_V8.0.0_PI_2017-05_NL.pdfProduktinformationNL8.0.021.06.2017444,2 KB
NameBeschreibung
Um weitere Dokumentationen zu erhalten, loggen Sie sich bitte ein.
Jetzt anmelden
