FRIGOLINK / Lieferprogramm / Verbunde / HVI-G4

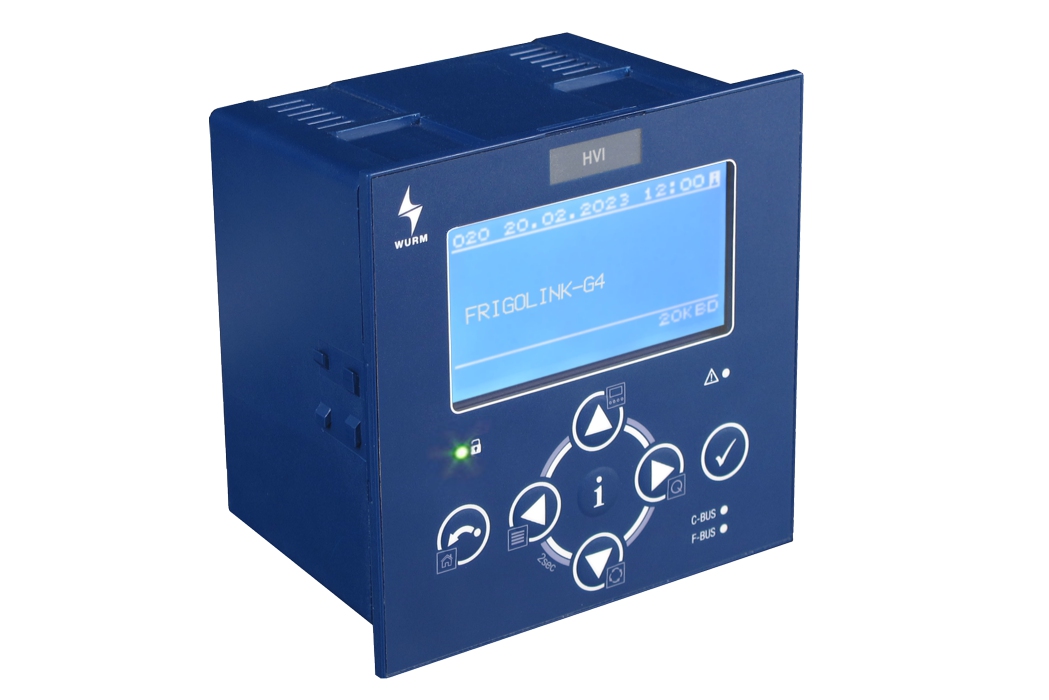

Hauptmodul für Industrie-Verbundanlagen

  • Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus Expertendatenbank

  • Anschluss von 12 Verbund-Feldmodulen

  • Regelung von 16 Verdichtern (abhängig von Verdichtertyp, Feldmodultyp und Betriebsart)

  • Verdichterregelung nach COP

  • Unterscheidung von nicht verwendeten und defekten Fühlern

  • Regelkreise:

    • Saugdruckregelung oder Kälteträgerregelung

    • Verflüssigerregelung

    • Steuerung für die Kälteträgerpumpen

    • Regelung elektronischer Expansionsventile

    • Freikühler

    • Überwachung einer Einzelanlage

  • Regelverfahren:

    • Standard-Stufenschaltwerk mit Grundlastwechsel

    • Master-Slave für Verringerung von Schaltspielen in Industrieanlagen

    • Verdichterregelung mit Frequenzumformer

    • Standard mit variablen Verzögerungszeiten

    • Frigotakt+ und Frigotakt-G4

  • Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)

  • Integrierte Relaisausgänge

  • Mehrsprachige Menüführung (DE/EN/FR/NL)

  • Innovatives G4-Bedienkonzept mit Direktnavigation über Quicklink

  • Grafik-Display mit Hintergrundbeleuchtung, Klartext, 6 Bedientasten und 1 Info-Taste

  • Kontextsensitive Hilfe mit Verlinkung zur Wurm-App paperless info

  • Austauschkompatibel zu FRIGOLINK-G3

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP

  • Hohe Sicherheit durch galvanisch getrennte Wurm-CAN-Busse
