FRIGOLINK / Programma di fornitura / Connessioni / HVB-G3-M

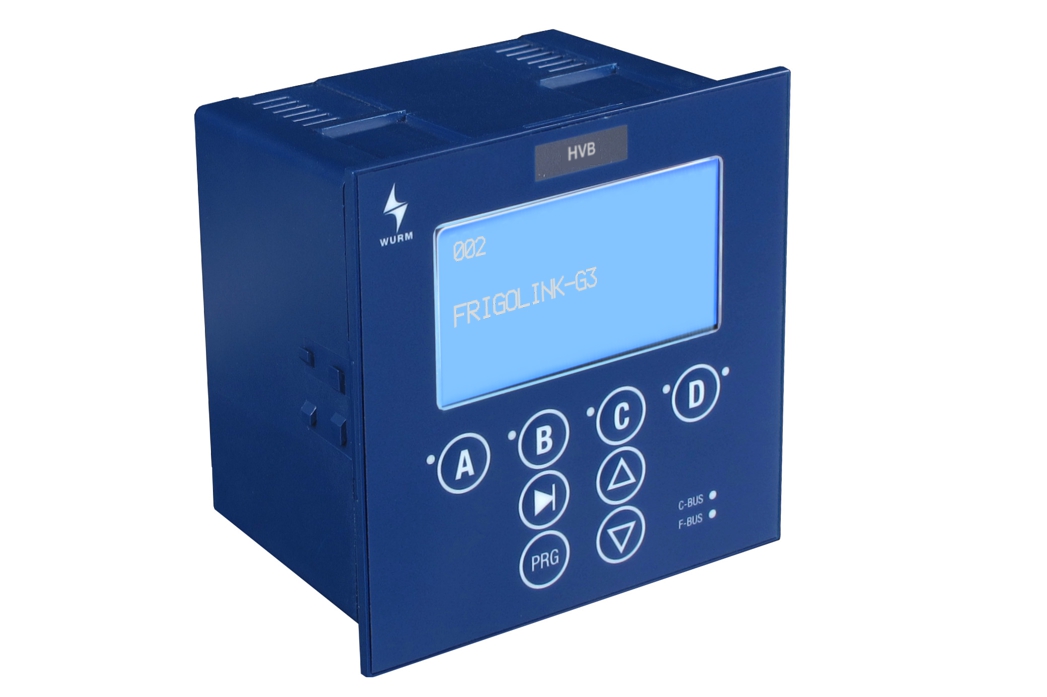

Modulo principale per impianti di connessione con collegamento Modbus

  • Regolatore con controller ad elevate prestazioni e grande memoria interna per funzioni di regolazione e gestione complesse

  • Facile messa in servizio con impostazione parametri degli impianti con preimpostazione da banca dati esperti

  • Collegamento di 8 moduli di campo di connessione

  • Regolazione di 16 compressori (a seconda del tipo di compressore, del modulo di campo e del modo operativo)

  • Regolazione compressore secondo COP

  • Distinzione tra sonde non utilizzate e sonde guaste

  • Circuiti di regolazione:

    • Regolazione della pressione di aspirazione o regolazione del fluido frigorigeno secondario

  • Regolazione del condensatore

      • Comando per le pompe del fluido frigorigeno secondario

    • Regolazione valvole di espansione elettroniche

    • Controllo di un impianto singolo

  • Procedura di regolazione:

    • Meccanismo di commutazione livelli standard con alternanza del carico di base

    • Regolazione dei compressori con inverter

    • Frigotakt+

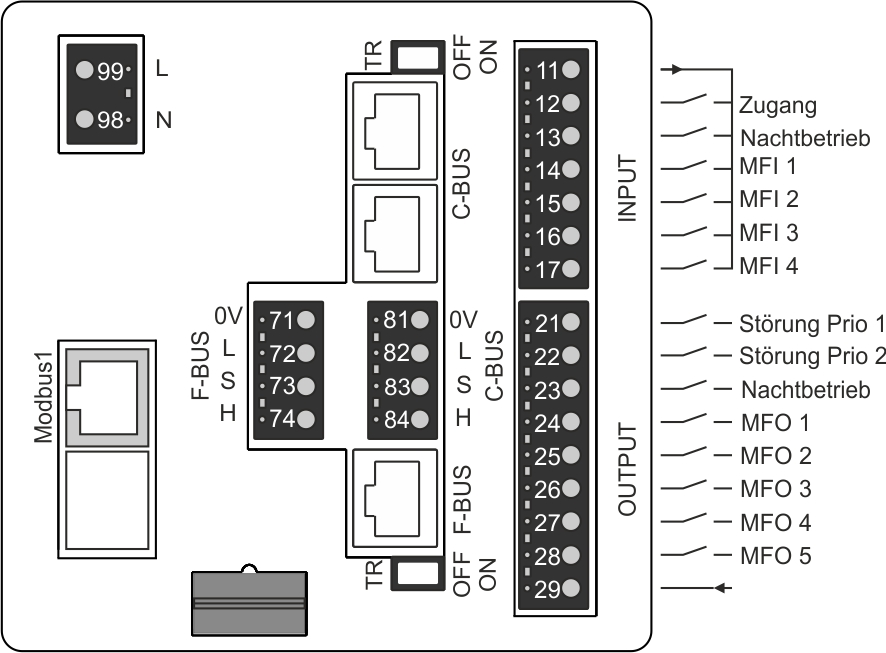

  • Uscite relè integrate

  • Collegamento bus CAN tramite cavo patch e morsetti push in

  • Guida a menu multilingue (DE/EN/FR/NL)

  • Collegamento al sistema Wurm tramite bus di comunicazione CAN Wurm (C-BUS) e FRIGODATA XP

  • Elevata sicurezza grazie al bus di campo CAN Wurm (F-BUS) separato galvanicamente per il collegamento dei moduli di campo



DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVB-G3-M_V8.0.1_DB_2018-01_IT.pdfDatenblattIT8.0.108.01.201894,45 KB
HVB-G3-M_V8.0.2_PI_2018-01_DE.pdfProduktinformationDE8.0.208.03.2018386,14 KB
HVB-G3-M_V8.0.2_PI_2018-01_EN.pdfProduktinformationEN8.0.208.03.2018383,53 KB
HVB-G3-M_V8.0.1_DB_2018-01_FR.pdfDatenblattFR8.0.108.01.2018188,51 KB
HVB-G3-M_V8.0.1_DB_2018-01_NL.pdfDatenblattNL8.0.108.01.2018183,88 KB
NameBeschreibung
HVB-G3Modulo principale per impianti di connessione
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVB-G3-M_V8.0.1_PI_2017-05_DE.pdfProduktinformationDE8.0.106.06.2017513,54 KB
HVB-G3-M_V8.0.1_PI_2017-05_EN.pdfProduktinformationEN8.0.106.06.2017522,57 KB
NameBeschreibung
MGR131, MGR141, MGR231, MGR241Telai di montaggio per moduli principali, schede interruttori, adattatori e piastre otturatrici
ZEMDispositivo di serraggio per montaggio senza telaio dei moduli principali G3 e G4
ZCB-ADPAdattatore bus CAN
