FRIGOLINK / Lieferprogramm / Verbunde / HVV-G3-M

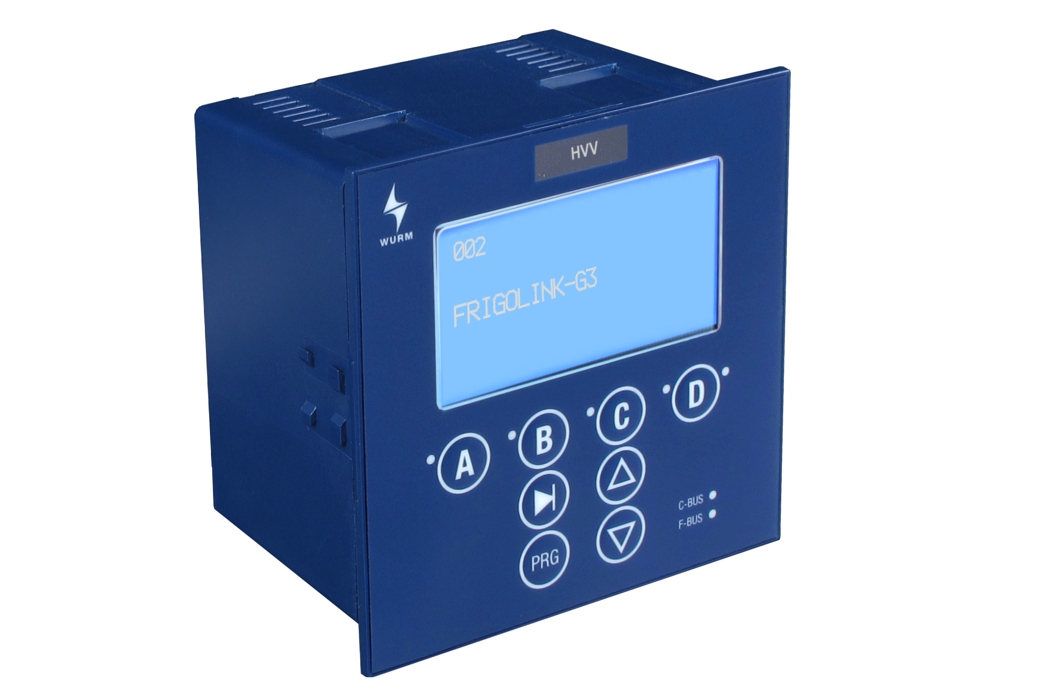

Hauptmodul für 2 Verbundanlagen mit Modbus-Anschluss

  • Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus Expertendatenbank

  • Anschluss von 8 Verbund-Feldmodulen

  • Regelung von 16 Verdichtern (abhängig vom Verdichtertyp, Feldmodultyp und Betriebsart)

  • Verdichterregelung nach COP

  • Unterscheidung von nicht verwendeten und defekten Fühlern

  • Regelkreise je Verbund:

  • Saugdruckregelung

  • Verflüssigerregelung

  • Regelung elektronischer Expansionsventile

  • Regelverfahren:

  • Standard-Stufenschaltwerk mit Grundlastwechsel

  • Verdichterregelung mit Frequenzumformer

  • Frigotakt+

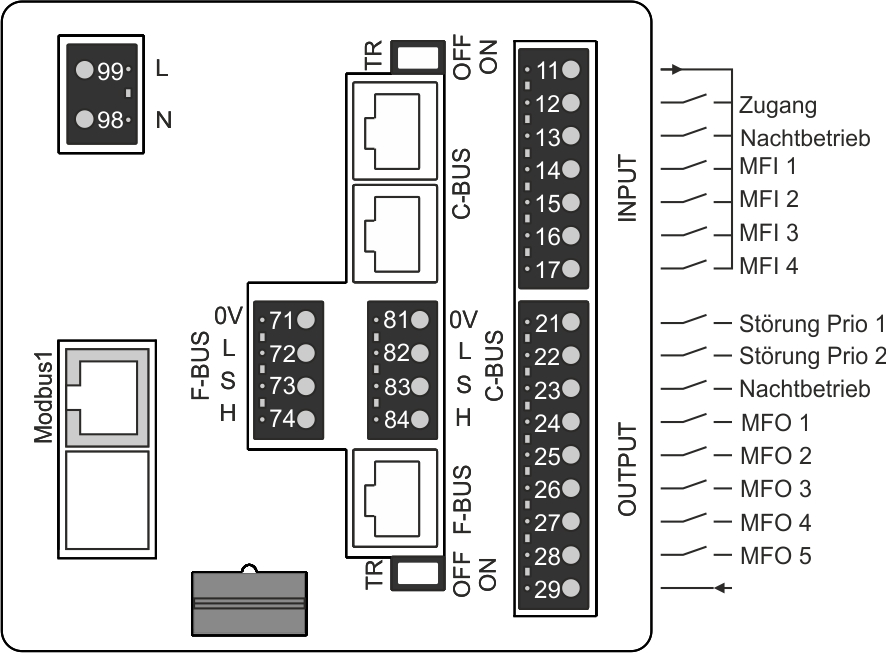

  • Integrierte Relais-Ausgänge

  • CAN-Bus-Anschluss über Patchkabel und Push-In-Klemmen

  • Mehrsprachige Menüführung (DE/EN/FR/NL)

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP

  • Hohe Sicherheit durch galvanisch getrennten Wurm-CAN-Feldbus (F-BUS) zum Anschluss der Feldmodule

DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVV-G3-M_V8.0.2_PI_2018-01_DE.pdfProduktinformationDE8.0.205.04.2018522,71 KB
HVV-G3-M_V8.0.2_PI_2018-01_EN.pdfProduktinformationEN8.0.205.04.2018531,36 KB
HVV-G3-M_V8.0.1_DB_2018-01_FR.pdfDatenblattFR8.0.108.01.2018188,51 KB
HVV-G3-M_V8.0.1_DB_2018-01_IT.pdfDatenblattIT8.0.108.01.201894,45 KB
HVV-G3-M_V8.0.1_DB_2018-01_NL.pdfDatenblattNL8.0.108.01.2018183,88 KB
NameBeschreibung
HVV-G3Hauptmodul für 2 Verbundanlagen
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
HVV-G3-M_V8.0.1_PI_2017-05_DE.pdfProduktinformationDE8.0.106.06.2017520,31 KB
HVV-G3-M_V8.0.1_PI_2017-05_EN.pdfProduktinformationEN8.0.106.06.2017540,78 KB
NameBeschreibung
MGR131, MGR141, MGR231, MGR241Einbaurahmen für Hauptmodule, Schalterkarten, Adapter und Blindplatten
ZEMSpannvorrichtung für rahmenlose Montage von Hauptmodulen G3 und G4
ZCB-CVorkonfektionierte Kabel
ZCB-ADPCAN-Bus-Adapter
