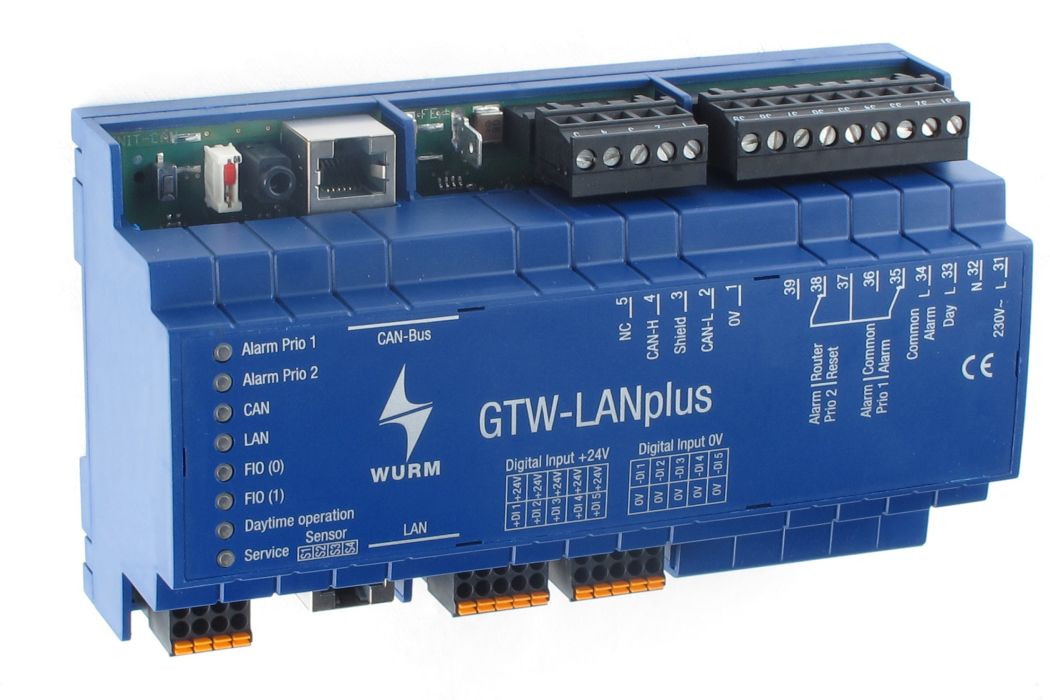

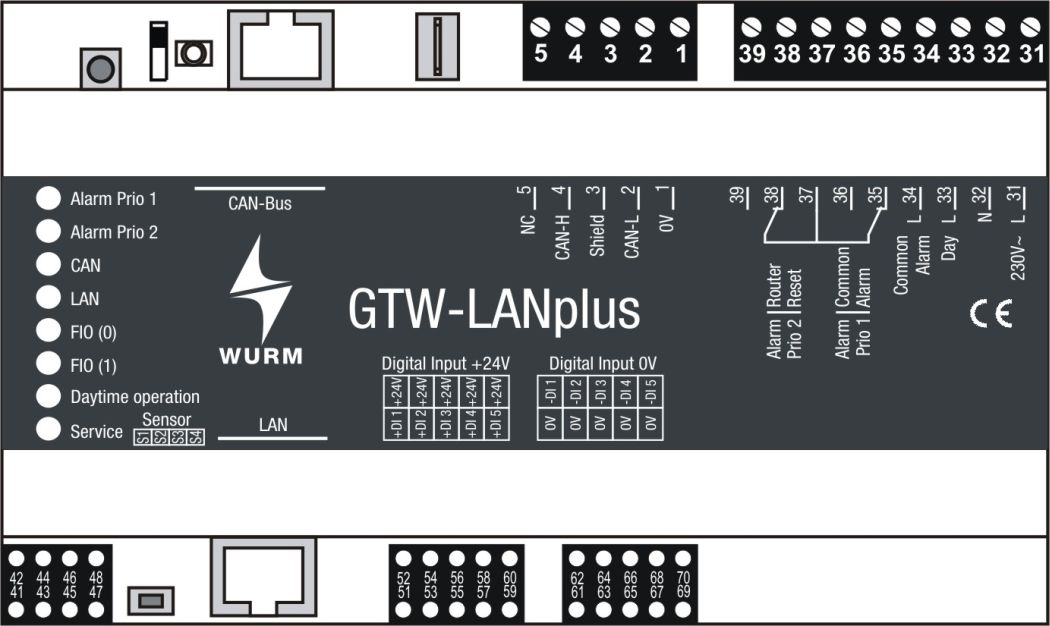

Gateway / GTW-LANplus
LAN-Gateway zur Datenfernübertragung

  • Datenschnittstelle zu Anlagen mit Wurm-Regelung
  • Echtzeituhr und Synchronisierung der Tag-/Nachtfunktion für das Gesamtsystem
  • Störungsweiterleitung von Alarmen zu 2 verschiedenen Zielen
  • Handling von 2 Ein-/Ausgabemodulen FIO001B oder FIO-PAT für zusätzliche Stör-/Betriebseingänge sowie Relais zur Bereitstellung von 4 Alarmprioritäten
  • 2 Multifunktionsausgänge für Sammelalarme bzw. für alternative Funktionen
  • Datenspeicher für Signalhistorie und Verbrauchserfassung
  • Zeitweises Unterdrücken der Störungsmeldung bei Arbeiten an der Anlage über Taste „Service“
  • 3-fach Impulszähler zur Verbrauchserfassung von elektrischer Energie, Wasser und Gas mit marktüblichen Impulsgebern
  • Synchronisation mit dem Viertelstundensignal des Energieversorgungsunternehmens (EVU)
  • Tarifrichtige Verbrauchserfassung für Hoch- und Niedertarif
  • Anschluss von 4 Temperatursensoren vom Typ TRK277 oder DGF, je Messstelle individuell wählbar
  • 8 LEDs zur Statusanzeige
  • Direkter Anschluss eines CAN-USB an der Service-Buchse
  • Verbindung zum Wurm-System über Kommunikationsbus (CAN-Bus) und FRIGODATA XP
