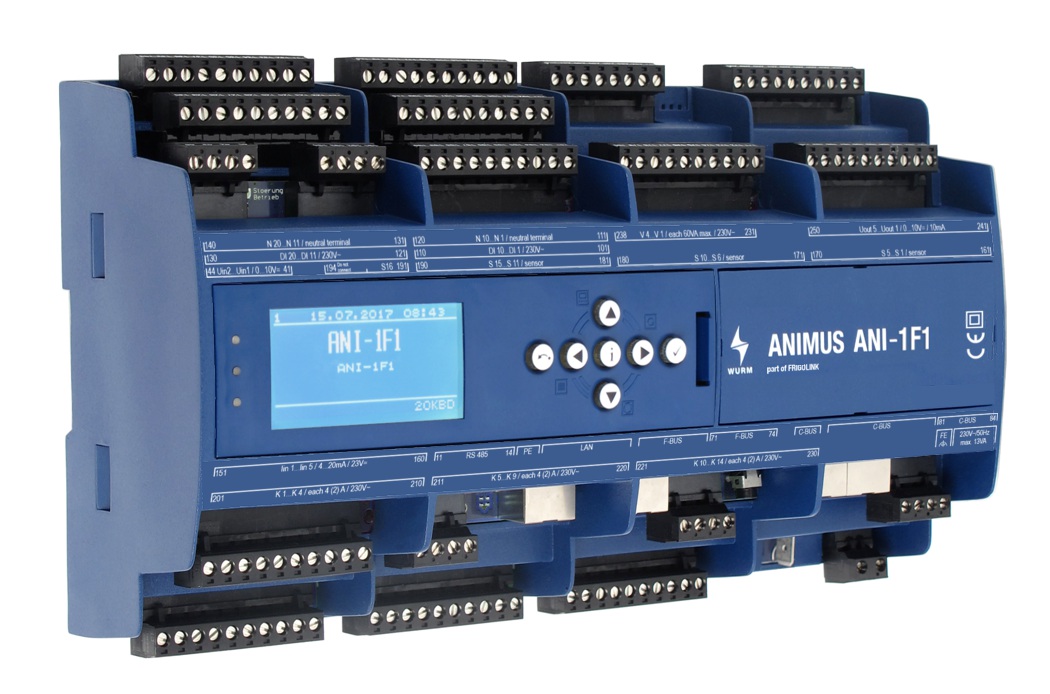

FRIGOLINK / Lieferprogramm / Sonder / ANI-1F1
Modul zur Prozessregelung von CO₂-Kälteanlagen mit Verbund- und Gaskühlerregelung

  • Standard-Verbundregler mit 2 oder 3 Verdichtern, geregelt nach Verdampfungstemperatur

    • Verdichter 1 stetig (FU oder CRII mit IQ Modul), Verdichter 2 und 3 direkt oder stufig (LR 50/100%) angesteuert

    • Frigotakt+ und Frigotakt-G4

    • Grundlastwechsel

    • Überwachung der Sauggastemperatur und Heißgastemperatur

    • Pendelschutzfunktion

    • Sperrzeit nach Verdichterstörung

    • 3-stufiger Lastabwurf inklusive Fastreturn

    • Betriebsstundenzähler und Taktzähler für jeden Verdichter

    • Proaktive Ölrückführung

  • TK-Regelung als TK-Einzelmaschine oder als TK-Verbundregler mit 1 oder 2 Verdichtern

    • Verdichter 1 stetig (FU)

    • Überwachung der Sauggastemperatur

    • Pendelschutzfunktion

    • Sperrzeit nach Verdichterstörung

    • Betriebsstundenzähler und Taktzähler für jeden Verdichter

    • 3-stufiger Lastabwurf inklusive Fastreturn nur bei TK-Verbund

  • Regelung von Hochdruck und Mitteldruck

  • Regelung der Gaskühlerlüfter auch über Modbus

  • Gaskühlerüberwachung

  • Zusätzliche Regelkreise für:

    • Enthitzer TK

    • Flüssigkeitsnacheinspritzung

    • Kältemittelüberwachung

    • 4-stufige Wärmerückgewinnung

    • Schaltschranküberwachung

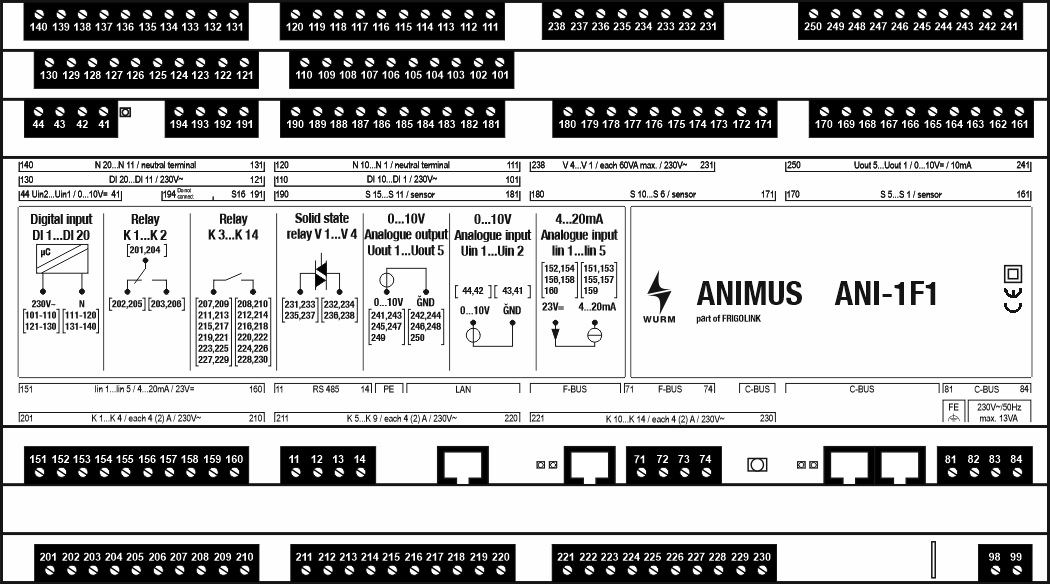

  • Integrierte Relaisausgänge

  • CAN-Bus-Anschluss über Patchkabel und Schraubklemmen

  • Befestigung über Hutschiene

  • Sperrmöglichkeit gegen Parameterverstellung (SAC - Security Access Control)

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP
