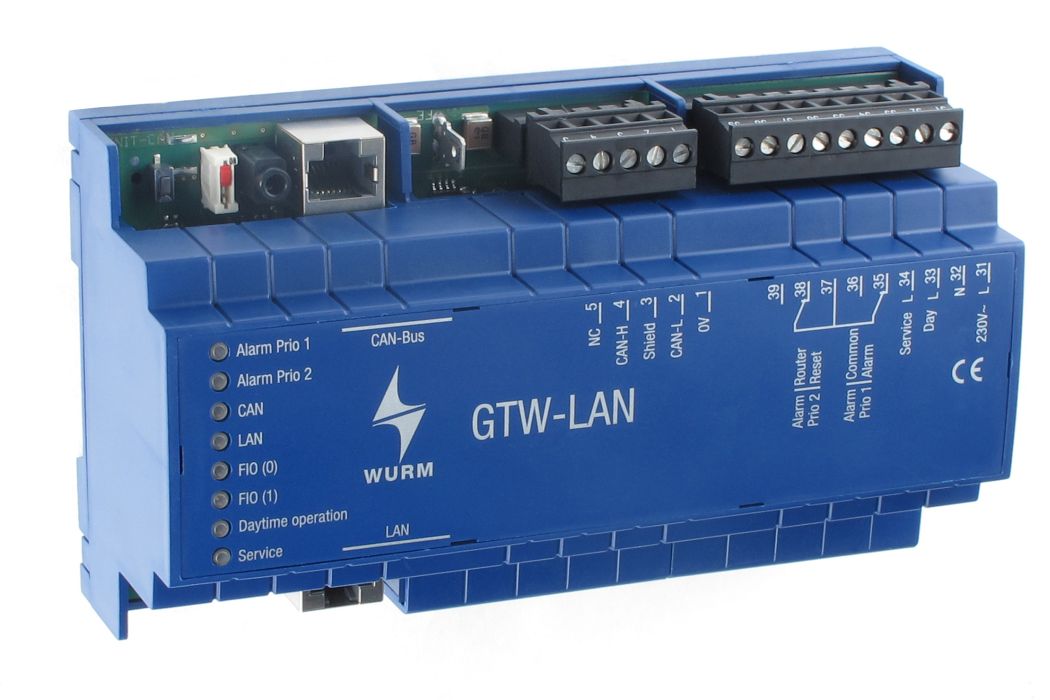

Gateway / GTW-LAN
LAN-Gateway zur Datenfernübertragung

  • Datenschnittstelle zu Anlagen mit Wurm-Regelung
  • Erkennung von 4 Frigolink Hauptmodulen
  • Echtzeituhr und Synchronisierung der Tag-/Nacht-Funktion für das Gesamtsystem
  • Störungsweiterleitung von Alarmen zu 2 verschiedenen Zielen
  • Handling von 2 Ein-/Ausgabemodulen FIO001B oder FIO-PAT für zusätzliche Stör-/Betriebseingänge sowie Relais zur Bereitstellung von 4 Alarmprioritäten
  • 2 Relais für Sammelalarm des Gesamtsystems (Prio 1 und Prio 2) oder für alternative Funktionen prioritätsloser Sammelalarme und Router-Reset
  • Datenspeicher für Signalhistorie

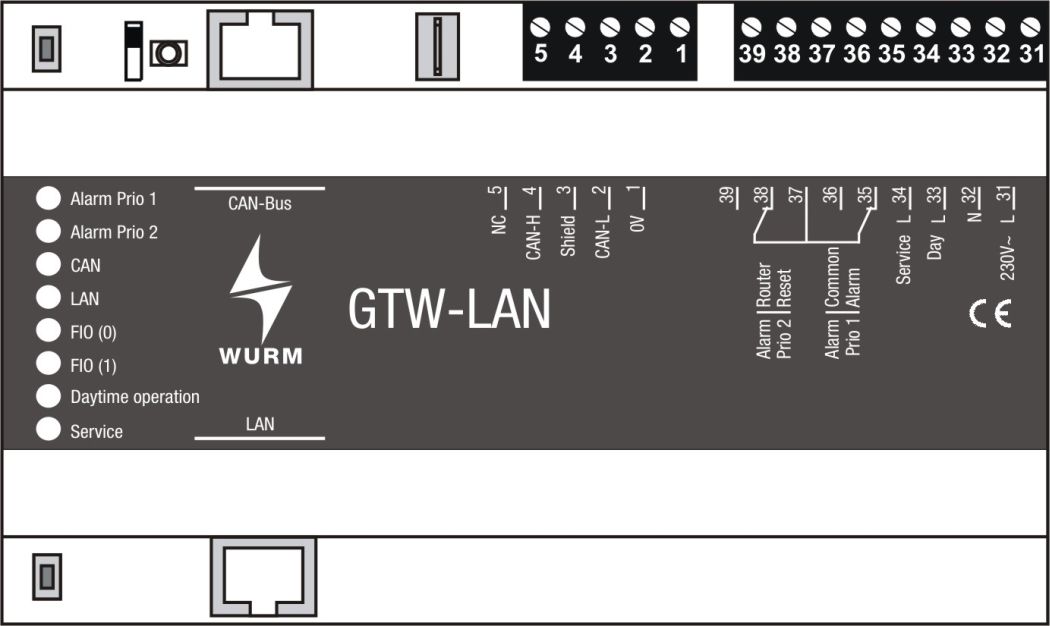

  • 8 LEDs zur Statusanzeige
  • Zeitweises Unterdrücken der Störungsmeldung bei Arbeiten an der Anlage über Taste „Service“
  • Direkter Anschluss eines CAN-USB an der Service-Buchse
  • Verbindung zum Wurm-System über Kommunikationsbus (CAN-Bus) und Frigodata XP
 DateinameKategorieSpracheVersionLetzte AktualisierungGröße

Sprache: DE

 GTW-LAN_WirelessConnection_Vx.x_EB_2013-10_DE.pdfErgänzungsbeschreibungDEx.x25.10.2013207,42 KB
 GTW-LAN_V2.0_PI_2015-02_DE.pdfProduktinformationDE2.006.02.2015410,26 KB

Sprache: EN

 GTW-LAN_V2.0_PI_2015-02_EN.pdfProduktinformationEN2.006.02.2015404,21 KB

Sprache: FR

 GTW-LAN_V2.0_DB_2016-01_FR.pdfDatenblattFR2.019.01.2016214,61 KB

Sprache: IT

 GTW-LAN_V2.0_DB_2016-01_IT.pdfDatenblattIT2.019.01.2016224,47 KB

Sprache: NL

 GTW-LAN_V2.0_DB_2016-01_NL.pdfDatenblattNL2.019.01.2016216,95 KB
NameBeschreibung
DateinameKategorieSpracheVersionLetzte AktualisierungGröße
GTW-LAN_V1.0_PI_2012-01_DE.pdfProduktinformationDE1.031.01.2012192,87 KB
GTW-LAN_V1.0_PI_2012-01_EN.pdfProduktinformationEN1.031.01.2012174,96 KB
NameBeschreibung
Um weitere Dokumentationen zu erhalten, loggen Sie sich bitte ein.
Jetzt anmelden
Product-Key: AE776B1C-6F30-4C61-BE06-C2BF7EABCDE9
