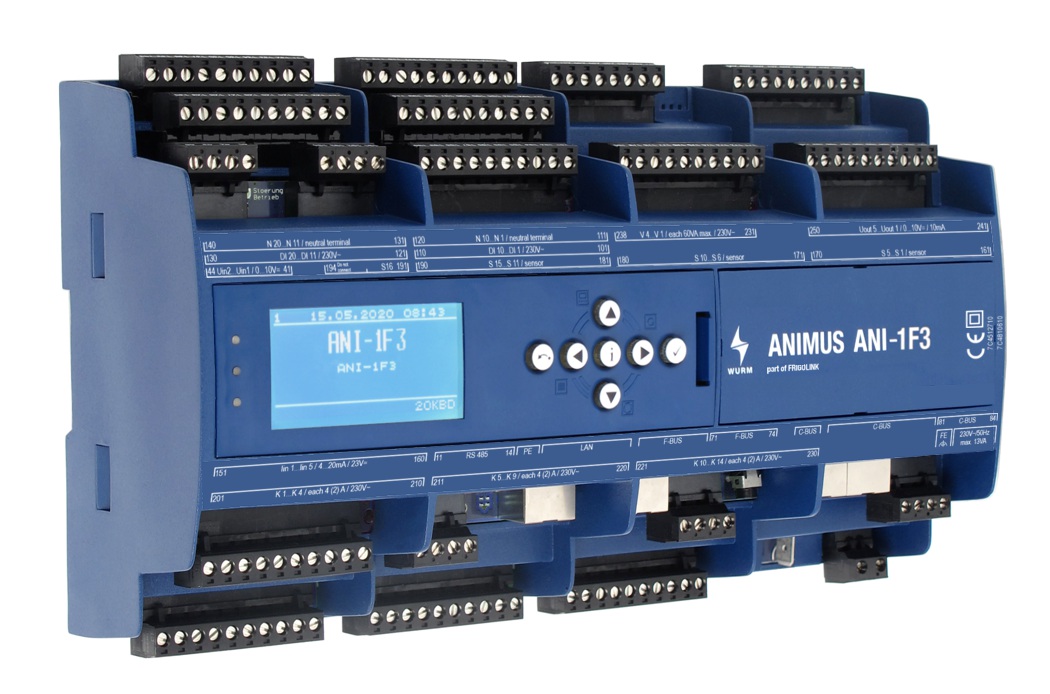

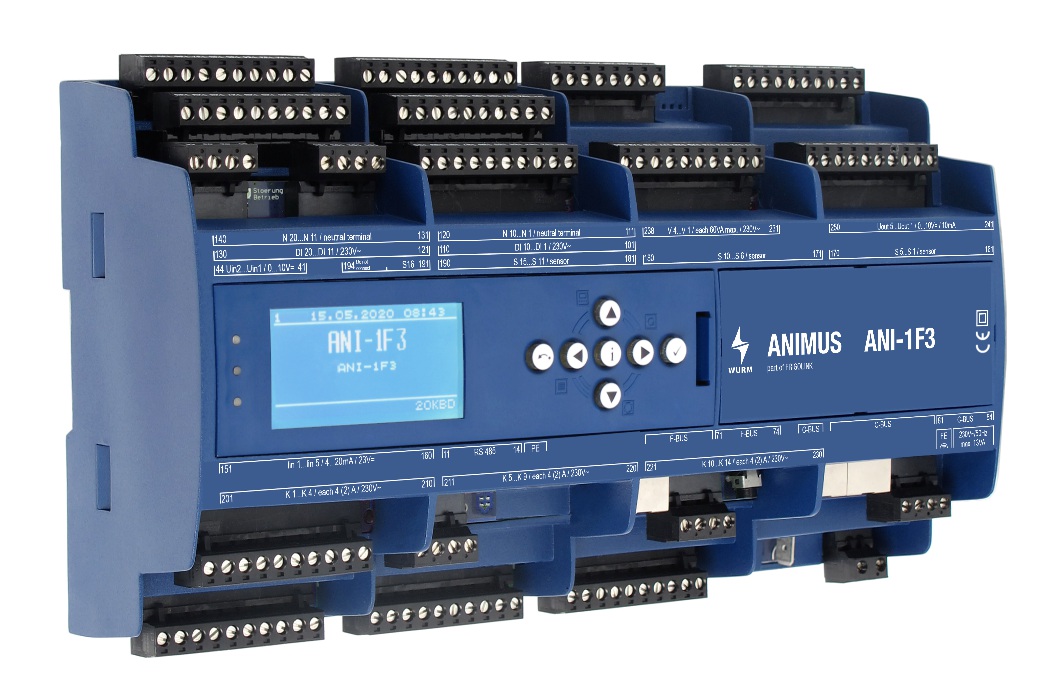

FRIGOLINK / Lieferprogramm / Sonder / ANI-1F3
Modul zur Prozessregelung von CO₂-Kälteanlagen mit Verbund- und Gaskühlerregelung

  • Standard-Verbundregler mit 2 oder 3 Verdichtern, geregelt nach Verdampfungstemperatur

    • Verdichter 1 stetig (FU oder CRII mit IQ Modul), Verdichter 2 und 3 direkt oder stufig (LR 50/100%) angesteuert

    • Frigotakt+ und Frigotakt-G4

    • Grundlastwechsel

    • Überwachung der Sauggastemperatur und Heißgastemperatur

    • Pendelschutzfunktion

    • Sperrzeit nach Verdichterstörung

    • 3-stufiger Lastabwurf inklusive Fastreturn

    • Betriebsstundenzähler und Taktzähler für jeden Verdichter

    • Proaktive Ölrückführung

  • Regelung von Hochdruck und Mitteldruck

  • Regelung der Gaskühlerlüfter auch über Modbus

  • Zusätzliche Regelkreise für:

    • TK-Einzelmaschine und TK-Einzelmaschine 2

    • Enthitzer TK

    • Flüssigkeitsnacheinspritzung

    • Kältemittelüberwachung

    • 6-stufige Wärmerückgewinnung

    • Klimatisierung

    • Bypass-Ventil für inneren Wärmetauscher

    • Schaltschranküberwachung

  • Integrierte Relaisausgänge

  • CAN-Bus-Anschluss über Patchkabel und Schraubklemmen

  • Befestigung über Hutschiene

  • Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)

  • Verbindung zum Wurm-System über Wurm-CAN-Kommunikationsbus (C-BUS) und FRIGODATA XP

 DateinameKategorieSpracheVersionLetzte AktualisierungGröße

Sprache: DE

 ANI-1F3_V2.3.2_AU_2024-11_DE.pdfAPI-UpdateDE2.3.229.11.20241,22 MB
 ANI-1F3_V2.3.2_PI_2024-11_DE.pdfProduktinformationDE2.3.226.11.20241,53 MB
 ANI-1F3-A_V2.2.0_PI_2023-08_DE.pdfProduktinformationDE2.2.002.08.20231,95 MB

Sprache: EN

 ANI-1F3_V2.3.2_AU_2024-11_EN.pdfAPI-UpdateEN2.3.229.11.20241,32 MB
 ANI-1F3_V2.3.2_PI_2024-11_EN.pdfProduktinformationEN2.3.226.11.20241,54 MB
 ANI-1F3-A_V2.2.0_PI_2023-08_EN.pdfProduktinformationEN2.2.002.08.20231,96 MB

Sprache: ES

 ANI-1F3_V2.3.2_PI_2024-11_ES.pdfProduktinformationES2.3.227.11.20241,54 MB

Sprache: FR

 ANI-1F3_V2.2.1_DB_2024-01_FR.pdfDatenblattFR2.2.123.01.20241,45 MB

Sprache: IT

 ANI-1F3_V2.3.2_PI_2024-11_IT.pdfProduktinformationIT2.3.227.11.20241,54 MB
 ANI-1F3_V2.0.0_DB_2022-01_IT.pdfDatenblattIT2.0.017.01.2022982,71 KB

Sprache: NL

 ANI-1F3_V2.3.2_PI_2024-11_NL.pdfProduktinformationNL2.3.227.11.20241,54 MB
 ANI-1F3_V2.0.0_DB_2022-01_NL.pdfDatenblattNL2.0.017.01.20221,88 MB
